產品中心戶內真空斷路器 ZN28-12A/630-20戶內真空斷路器

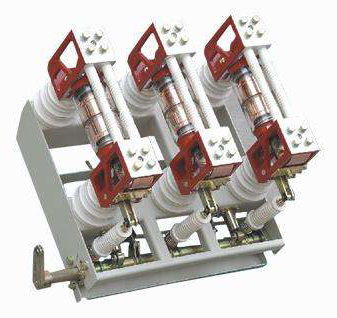

ZN28-12A/630-20戶內真空斷路器

產品屬性…
型號 ZN28-12A/630-20

極數 3P

額定頻率 50HZ

額定絕緣電壓 42KV

滅弧方式真空斷路器

機械壽命 1萬次

產品認證 ISO9001

產品描述…

N28-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB1984-89標準，該產品總體結構有開關本體與操動機構一體安裝和分離安裝兩種形式。一體式結構為ZN28-12基本型分體式結構為ZN28A-12型，適用于各種固定式開關柜，如GG-1A(Z)，XGN2A10(Z)等。該產品可配用CD17、CD10A型直流電磁操動機構

和CT17，CT19型彈簧儲能式操動機構。

要技術參數

序號	名稱		單位	數 據
				20kA	25kA	31.5kA	40kA
1	額定電壓		kV
2	額定電流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	額定短路開斷電流		kA	20	25	31.5	40
4	額定短路開合電流（峰值）		kA	50	63	80	100
5	額定峰值耐受電流		kA	50	63	80	100
6	4S額定短時耐受電流		kA	20	25	31.5	40
7	額定絕緣水平	工頻耐壓（額定開斷前后）	kV	42(斷 48)
		沖擊耐壓（額定開斷前后）		75(斷 84)
8	額定操作順序			分-0.3S-合分-180S-合分
9	機械壽命		次	10000
10	額定短路開斷電流開斷次數		次	30			20
11	操動機構額定合閘電壓（直流）		V	110,220		220
12	操動機構額定合閘電流（直流）		A	71			128
13	操動機構額定分閘電壓（直流）		V	110,220
14	操動機構額定分閘電流（直流）		V	71			128
15	觸頭開距		mm	11±1
16	超行程（觸頭彈簧壓縮長度）		mm	4±1
17	三相分、合閘不同期性		ms	≤2
18	觸頭合閘彈跳時間		ms	≤2
19	平均分閘速度（剛分6mm高）		m/s	1.2±0.3
20	平均合閘速度		m/s	0.6±0.2

ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列戶內高壓真空斷路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列戶內高壓真空斷路器器

ZN28-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶內開關設備。該產品符合GB1984-89標準，該產品總體結構有開關本體與操動機構一體安裝和分離安裝兩種形式。一體式結構為ZN28-12基本型分體式結構為ZN28A-12型，適用于各種固定式開關柜，如GG-1A(Z)，XGN2A10(Z)等。該產品可配用CD17、CD10A型直流電磁操動機構

和CT17，CT19型彈簧儲能式操動機構。

要技術參數

序號	名稱		單位	數 據
				20kA	25kA	31.5kA	40kA
1	額定電壓		kV
2	額定電流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	額定短路開斷電流		kA	20	25	31.5	40
4	額定短路開合電流（峰值）		kA	50	63	80	100
5	額定峰值耐受電流		kA	50	63	80	100
6	4S額定短時耐受電流		kA	20	25	31.5	40
7	額定絕緣水平	工頻耐壓（額定開斷前后）	kV	42(斷 48)
		沖擊耐壓（額定開斷前后）		75(斷 84)
8	額定操作順序			分-0.3S-合分-180S-合分
9	機械壽命		次	10000
10	額定短路開斷電流開斷次數		次	30			20
11	操動機構額定合閘電壓（直流）		V	110,220		220
12	操動機構額定合閘電流（直流）		A	71			128
13	操動機構額定分閘電壓（直流）		V	110,220
14	操動機構額定分閘電流（直流）		V	71			128
15	觸頭開距		mm	11±1
16	超行程（觸頭彈簧壓縮長度）		mm	4±1
17	三相分、合閘不同期性		ms	≤2
18	觸頭合閘彈跳時間		ms	≤2
19	平均分閘速度（剛分6mm高）		m/s	1.2±0.3
20	平均合閘速度		m/s	0.6±0.2

ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列戶內高壓真空斷路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列戶內高壓真空斷路器器
