一、概述

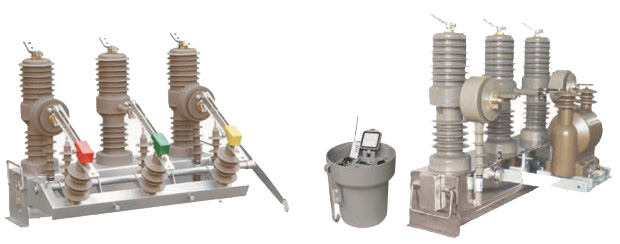

ZW32-12F分界（看門狗）戶外智能高壓真空斷路器為額定電壓12KV三相交流50HZ的戶外配電設備。該斷路器主要用于開斷、關合電力統中的負荷電流、過載電流及短路、速斷、接地保護、重合閘次數可選、就地遙控及遠程通訊等功能，適用于變電站及工礦企業配電系統中作保護和控制之用。12KV線路T型接線的用戶內部發生故障時，或雖然發生在用戶進線開關內側，但其保護動作時限與變電站出線開關保護不當時，均會造成變電站出線開關保護分閘。如果故障是永久性的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電干線停電。這種電網中常見的波及事故，將對社會造成重大損失。ZW32-12F分界（看門狗）戶外高壓真空斷路器（以下簡稱斷路器），安裝于架空線路的責任分界處，即用戶進線的前端，將會自動切除用戶內單相接地故障和相間短路故障，避免用戶界內故障波及輸電干線，確保非故障用戶的用電安全，提高用電可靠性。
二、使用環境條件
周圍空氣溫度: -40℃~+40℃；
海拔高度: 不超過2000m;
風速不超過34m/s(相當于圓柱表面上的700Pa)；
污穢等級:Ⅳ級；
無經常性的劇烈震動，地震烈度不超過8度；
無火災、爆炸、化學腐蝕的場所。

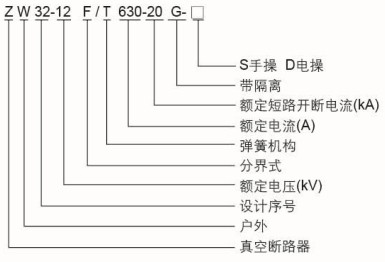

三、型號及含義
四、主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定頻率
|
Hz
|
50
|
|
3
|
額定電流
|
A
|
630
|
|
4
|
額定短路開斷電流
|
kA
|
20
|
|
5
|
額定峰值耐受電流
|
kA
|
50
|
|
6
|
額定短時耐受電流
|
kA
|
20
|
|
7
|
額定短路關合電流(峰值)
|
kA
|
50
|
|
8
|
機械壽命
|
次
|
10000
|
|
9
|
額定短路開斷電流開斷次數
|
次
|
30
|
|
10
|
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口
|
kV
|
42/48
|
|
11
|
雷電沖擊耐受電壓（峰值）相間、對地/斷口
|
kV
|
75/85
|
|
12
|
二次回路1min工頻耐壓
|
kV
|
2
|

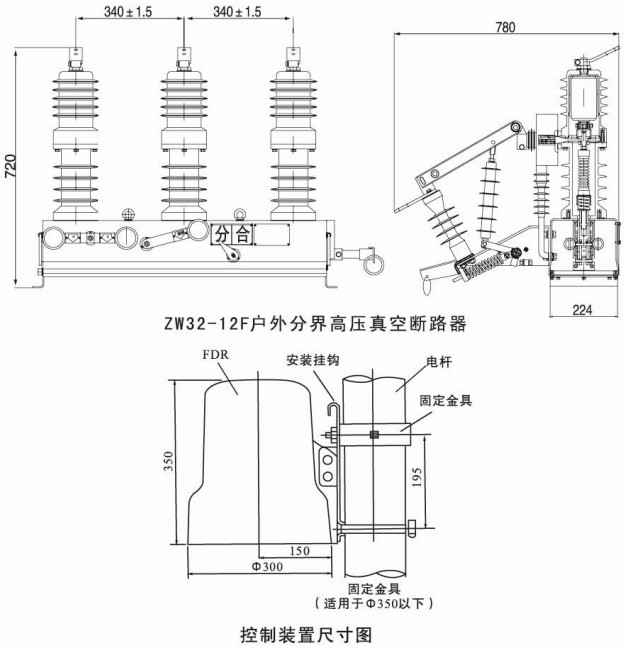

五、產品主題機構圖
